超高效电机为什么节能降耗？电机效率为什么不能达到100%?

?

电机效率为什么不能达到100%?

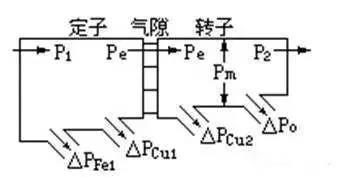

从下面图看电机功率传递如下：

•  输入功率P1

•  定子铁损△ PFe1

•  定子铜损△ PCu1

•  转子铜损△ PCu2

•  机械损耗△ Po

•  输出功率P2

•  电机效率

•  铁损包括磁滞损失与涡流损失

•  铜损是指定、转子的直流电阻造成的损耗

超高效电机在每个能量损失环节进行改进:

1.优化设计减少机械损耗△ Po

• 高质量球轴承, 减少摩擦和振动

• 锁紧的轴承减少端间隙

• 风扇和风扇罩设计为适宜的冷却和更安静的运行

• 更小的风扇产生更小的损耗

• 更低的电机运行温度使得更小的风扇可以使用

2. 优化设计减少了定子铜损△ PCu1

• 更多的绕线

• 改进的槽的设计

• ISR (Inverter Spike Resistant) 磁线提供高至100倍的电压峰值抵抗力

• 电机定子两端都有端部绑带

&bull; 低的温升 (< 80&deg;C)

&bull; F 级绝缘系统

&bull; 在允许最高温度上限下，运行温度每低10&deg;C 可使绝缘寿命加倍

3. 优化设计减少了转子铜损△ PCu2和机械损耗

&bull; 改进转子绝缘

&bull; 高压冲模铸铝转子

&bull; 转子动平衡

4. 设计减少了铁损△ PFe1

&bull; 更薄的矽钢叠片

&bull; 改进钢的特性以达到更低的损耗并且提供同样的性能

&bull; 优化的气隙
