二相步进电机与三相步进电机有什么差异?仅仅是2和3的区别?(已解决)
步进电机在工业领域经常用到,那么电机相数不同差异性在哪呢?今天德科智控分享二相歩进电机与三相步进电机的区别!
步进电机首要是依相数来做分类的,一般咱们常见的有四相、二相、三相几类。本文概:首要介绍的是它们之间的区别,其次论述了三相步进电机与两相步进电机步距角之间的距离;
二相步进电机与三相步进电机区别:
1、电机的相数
是指电机内部的线圈数不同,两相步进电机电机内部是由2个线圈组成,而三相步进电机内部是由3个线圈。
2、电机的步距角
是指电机每走一步的视点,一般市面上二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°。
3、电机的尺度
三相的电机一般是大电机,所以尺度方面一般会比两相的电机大,这也决议了三相步进电机比两相的工作起来平稳性更好。
4、力矩
二相的电机的力矩相同尺度会比三相的力矩略微大些。
5、精度
两相步进电机驱动器的细分功能越来越强壮,两相的同样能够到达三相所能到达的精度。
三相步进电机的高速性能好(特性较硬),要比两相步进电机的步距角小,精度更好。因为扭力随速度升高下降得较慢,所以一般用于精度要求高的场合。
三相步进电机与两相步进电机步距角详解
1、决议步距角的要素
步进电机分辨率(一圈的步数,360°除以步距角)越高,方位精度越高。为了得到高分辨率,规划的极数要多。PM型转子为N与S极在转子的铁心外表面上交互等节距放置,转子极数为N极与S极数之和,为简化讲解,假定极对数为1.此处断定转子为永久磁铁的步进电机的步距角θs由下式表明,其间Nr为转子极对数,P为定子相数,(本课后边叙说的HB型步进电机Nr为转子齿数):
上式的物理意义如下:

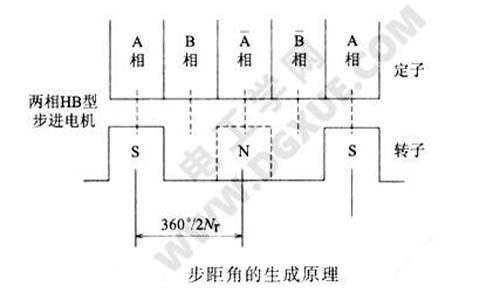

转子旋转一周的机械视点为360.,如用极数2Nr去除,相当于一个极所占的机械视点即180°/Nr。这就是说,一个极的机械视点用定子相数去切割就得到步距角,此概念如下图所示。
由式θs=180°/PNr可知,步距角越小,分辨率越高,因而要进步步进电机的分辨率,就要添加转子极对数或选用定子相数P较多的多相式办法。而Nr的添加遭到机械加工的限制,所以要制作高分辨率的步进电机需求两种办法并用才行。
2、两相步进电机
两相步进电机最简略的构成为Nr=1的状况,电机结构如下图所示。一般两相电机定子磁极数为4的倍数,至少是4.转子为N极与S 极各一个的两极转子。
定子一般用硅钢片叠压制作,定子磁极数为4极,相当于一相绕组占两个极,A相两个极在空间相差180°,B相两个极在空间也相差180°。电流在一相绕组内正负活动(此种驱动方法称为双极性驱动),A相与B相电流的相位相差90°,两相绕组中矩形波电流替换流过。
即两相电机的定子,在Nr=1时,空间相差90°,时刻上电流相差90°相位差,电流与一般的同步电机类似,在定子上发生旋转磁场,转子被旋转磁场吸引,随旋转磁场同步旋转。

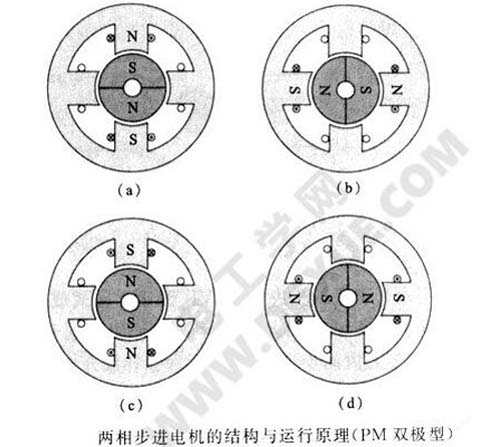

上图表明两相步进电机的结构(PM型)及其工作原理,从图(a)到图(b)顺时针旋转90°,顺次图(c)、(d)均旋转90°,顺次不断工作成为接连旋转。
以上图为例,假定A相有两个线圈,单向电流替换流过两个线圈,也可发生相反的磁通方向,此方法称为单极(uni-plar)型线圈。

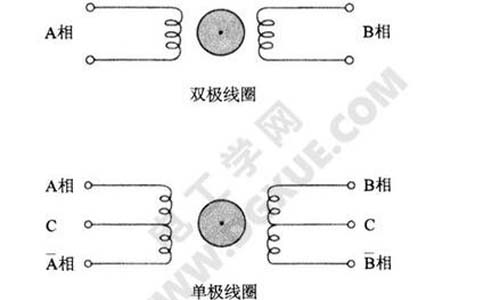

如下图所示线圈内部只流过单方向电流,此线圈称为单极型线圈;另一种,线圈内流过正、反方向电流的线圈称为双极型线圈,两种线圈的优缺点将在后边的课程中具体介绍。单极型线圈能够替代上图所示双极型线圈,工作时具有相同的步距角。
上图中的两相单极型线圈在有些文献中也被称为四相步进电机,此刻其转子极对数、齿数Nr,以及步距角θs均与双极型线圈相同。本课程两相电机的界说符合式θs=180°/PNr,即将转子齿数和步距角θs代入式θs=180°/PNr,如P=2.则为两相电机,如Nr相同,P=4.步距角θs只要1/2.则电机为四相电机,在此特别提请注意。
两相步进电机现在运用广泛,实践电机的构造比图(PM双极型两相步进电机结构与工作原理)杂乱,定子除选用叠片外,还有爪极结构,但基本原理可参阅图(PM双极型两相步进电机结构与工作原理),图中所示的转子被称为PM型(永久磁铁或永磁式)转子,磁性圆柱的外表面形成转子磁极。
3、三相步进电机
转子不选用永久磁铁的步进电机(VR型或反应式或变磁阻式)很早就在三相步进电机上得到运用。1986年日本伺服公司开发了转子为永久磁铁、定子磁极带有齿的步进电机(在后边会具体介绍磁极齿的规划原理),定、转子齿距的配合,能够得到更高的角分辨率和转矩。三相步进电机定子线圈的主极数为三的倍数,故三相步进电机的定子主极数为3、6、9、12 等。
转子不选用永久磁铁的步进电机(VR型或反应式或变磁阻式)很早就在三相步进电机上得到运用。1986年日本伺服公司开发了转子为永久磁铁、定子磁极带有齿的步进电机(在后边会具体介绍磁极齿的规划原理),定、转子齿距的配合,能够得到更高的角分辨率和转矩。三相步进电机定子线圈的主极数为三的倍数,故三相步进电机的定子主极数为3、6、9、12 等。

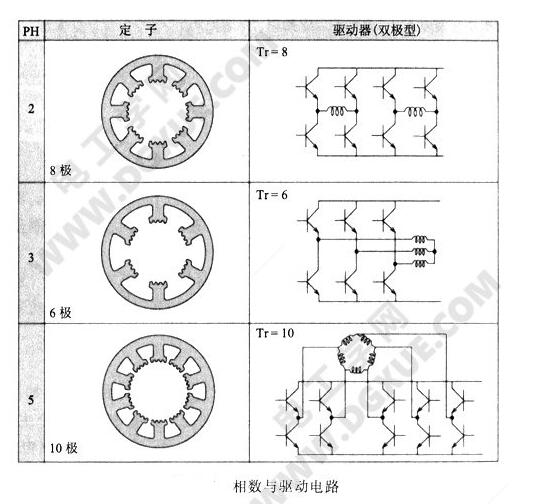

下图为不同相数的步进电机典型定子结构和驱动电路的比较,其间疏忽了转子结构图。假定转子均为PM型或HB型,并且根据定子为两相、三相、五持平装备相应的转子。定子选用不发生不平衡电磁力(在后边会具体介绍,转子径向吸引力的和不能彻底相互抵消,发生剩下径向力)的最小主极数结构,即两相为4个主极、三相为3个主极、五相为5个主极时,结构上会发生不平衡电磁力,除特别用处外不会运用上述结构。图中,定子的结构为两相为8个主极、三相为6个主极、五相为10个主极,为最简略的结构。
另一方面,如双极型(Bi-polar)线圈所运用的步进电机驱动电路,其功率管数,两相为8个、五相为10个,三相则因为绕组选用Y或△接法的关系,3个出线口的驱动只用6个功率管就够了,所以从电机和驱动器一体考虑,三相步进电机结构最简略,其两者的制作本钱最低。
