闭环步进电机驱动器接线方法及接线图【含参数说明】

　　德科智控新款闭环步进电机驱动器：

　　德科智控新款闭环驱动器采用最新专用电机控制DSP芯片和应用矢量型闭环控测技术，从而彻度克服开环步进电机丢步的同题，同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动，从而提升机器的加工速度和精度降低机遇的能托。在电机连续过载时，驱动器会输出股警信号，具有与交流伺服系统同样的可靠性，安装尺寸小性价比高。

　　闭环步进电机驱动器有哪些特点?

　　1.采用全新32位电机控专用DSP芯片;

　　2.采用先进的矢量型闭环控制技术;

　　3.具有梯形凌测N试功能;·静态电流和动态电流可以任意设置(0-65A党理内);

　　4.可驱动57系列简易同服电机;·光规隔离差分信号输入;4-28V电平输入时，不用接规流电塑·脉冲响应频率最高可达200KHZ(更高可改);

　　5.细分设定1-56可选，也可以根据用户要求进号定义·具有过流、过压和隙综误差超差等保护;

　　6.控制输入信号具有差分方式，共阳吸，共期吸三种度入方法;

　　7.可通过SW1开关改变电机运动方向

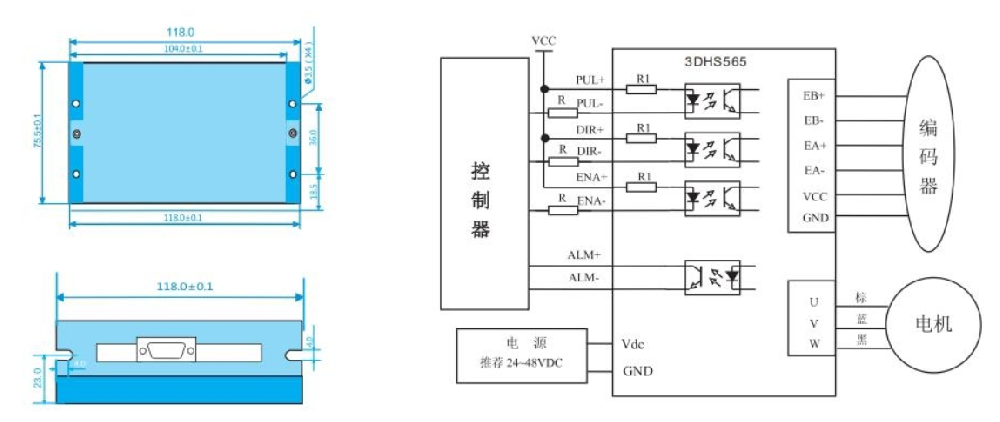

　　闭环步进电机驱动器接线示意图：

　　闭环驱动器接线接口说明：

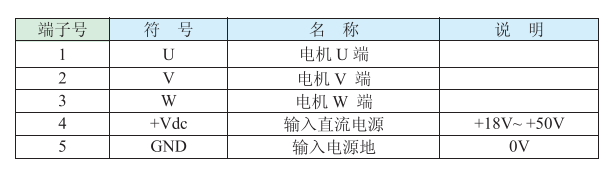

　　1、电机和电源输入端口说明：

　　2、编码器信号输入端口说明

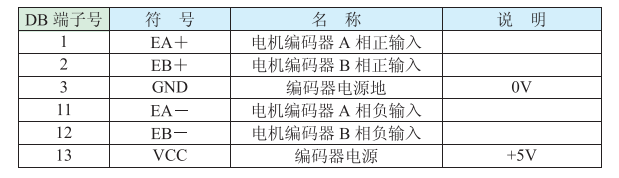

　　编码器信号接口采用15Pin 的DB头，引脚定义如下表∶

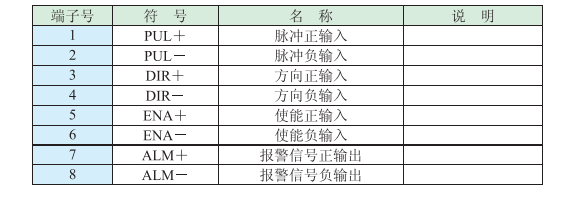

　　3、控制信号端口

　　4、RS232通讯端口

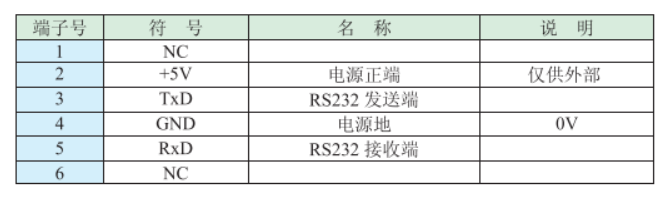

　　RS232接口引脚排列定义∶



       以上对闭环步进电机驱动器图文说明，对接线方法有了一定了解，实操过程中遇到问题欢迎来电，免费给与远程技术指导！
