步进电机驱动器上的拨码开关怎样设置？步进驱动器拨码图解！

　　D1就是你发脉冲的方式：如果是通过plc或者其他上位机发脉冲控制电机，D1就设置成OFF，没有接PLC自己发脉冲D1就设置成ON。

　　D2应该是在D1为OFF时才生效，表示的是发脉冲的方式，一般PLC发的都是单脉冲带方向的，也就是OFF。

　　D4-D6设置的细分数，也就是步进电机旋转一圈需要的脉冲数，细分越大精度越高，单也越容易产生误差。

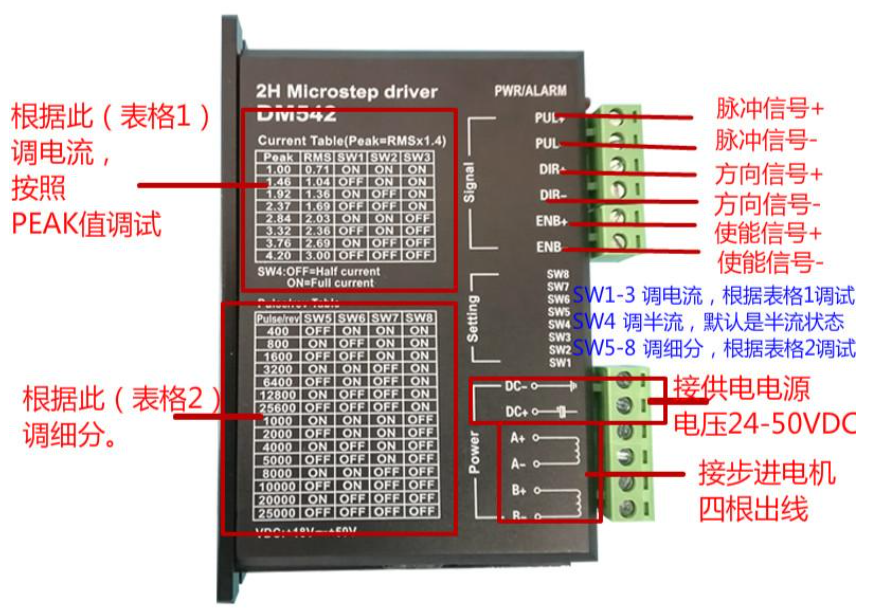

　　一、步进驱动器上的拨码开关主要用于驱动器的工作电流，细分，是否半流等参数的设置。

　　数字式驱动器也可以利用拨码开关进行电机控制参数自动整定，如英纳仕的EZM系列产品SW4可以用进行控制参数自动整定功能。

　　二、步进电机驱动器上的开关有D1、D2、D4-D6

　　设置方法如下：

　　1、D1设置驱动程序发送脉冲的方式。

　　如果步进电机驱动器未发送脉冲来控制电机本身，则D1设置为OFF。 如果步进电机驱动器自身发度出脉冲，则将D1设置为ON。

　　2、D2设置也是驱动程序发出脉冲的方式，但条件是D2设置仅在D1设置为OFF时才生效。

　　3、D4-D6设置步进电机的工作细分数，即步进电机旋转一圈所需的脉冲问数。 细分越大，答精度越高，但是产生误差越容易。
