步进控制器:步进电机控制器接线详解【接线图实例】

　　步进电机控制器解析基础前提是懂得控制器需要发送什么信号，才能控制驱动器，进而操纵电机。

　　现在已图示形式来讲解步进控制器解析方法，一起来看吧!

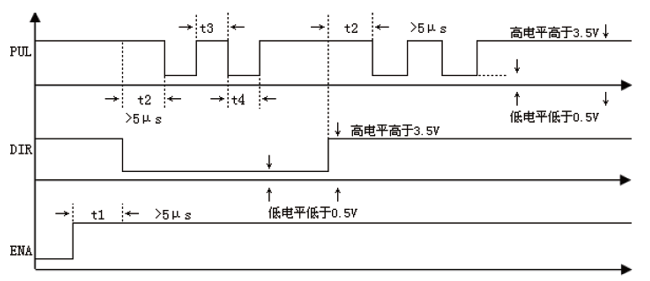

　　图一：

　　温馨提示：

　　1、t1：ENA(使能信号)应提前DIR 至少5μs，确定为高。

　　一般情况下建议ENA+ 和ENA- 悬空即可。

　　2、t2：DIR 至少提前PUL 下降沿5μs 确定其状态高或低。

　　3、t3：脉冲宽度至少不小于2.5μs。

　　4、t4：低电平宽度不小于2.5μs

　　5、μs =微秒

　　信号满足了以上的条件就可以精准的控制器电机了，控制器常见种类有PLC 单片机 控制卡等。

步进电机控制接线的三种方式 ：

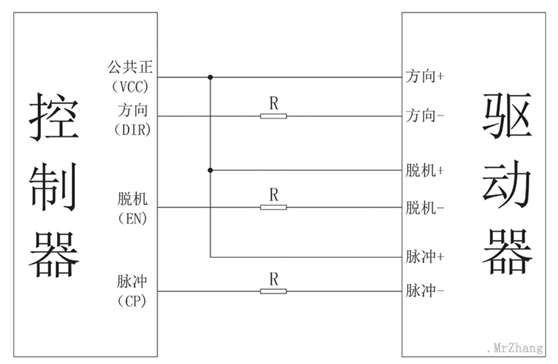

　　共阳极接法

　　共阳极接法目前是市场上最为普遍的接法，共阳的最大特点就是抗干扰性强。

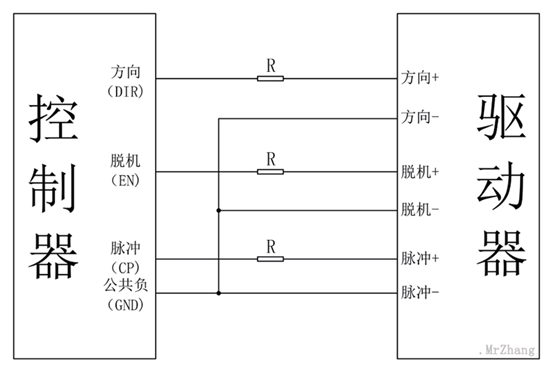

　　共阴极接法

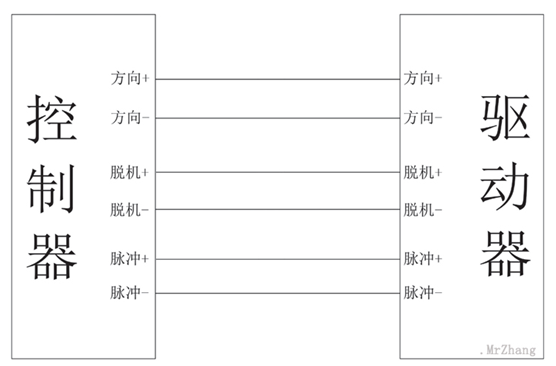

　　差分接法：

　　接线端口的另一些名称：

　　脉冲=CP;PU;PP;PUL;

　　方向=DR;DIR;PD;

　　脱机=使能;EN。

　　公共正=OPTO;VCC;公共端。

　　公共负=GND;0V;

　　R=电阻，因为有些控制器的信号是24V的，但是需要接的驱动器只能接收5V信号，所以到时候就需要接电阻降压限流了。不同的电压对应不同电阻：VCC=12V R=1K ; VCC=24 R=2.7K；

相信通过上面讲解对步进电机控制器解析方法有了大致的了解，不过想要实战去接步进控制器和步进电机还有有一些困难的，德科智控步进电机厂提供免费接线指导，有问题找我们工程师即可！
