三相步进电机驱动器接线图【附接线图】

　　三相步进电机的用法就是加驱动器，脉冲由PLC或数控等来发，三相的步进电机就是内部三相绕组接成三角形，是三条线的；

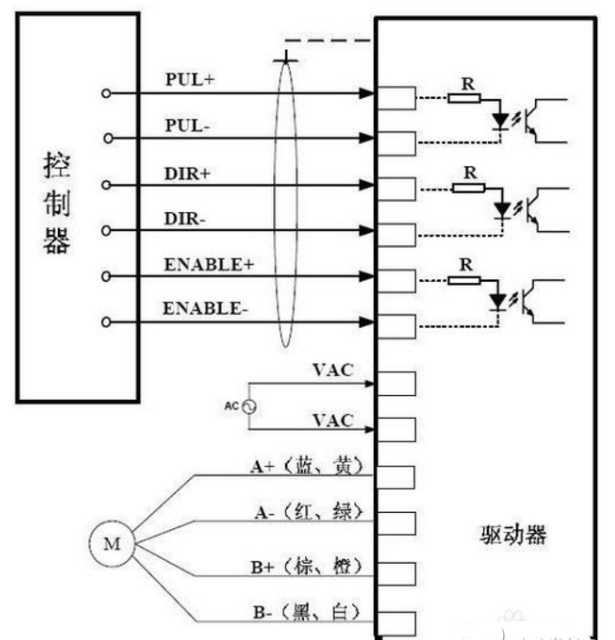

　　步进电机的三根线接驱动器的UVW,驱动器另接220V电源， 驱动器的控制脉冲和方向接PLC或数控。

　　一个线圈算一相，有三个线圈，所以叫三相。

　　1、三相电机是指当电机的三相定子绕组（各相差120度电角度），通入三相交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路）。

　　2、电机在电路中用字母“G”表示。它的主要作用是利用机械能转化为电能，目前最常用的是，利用热能、水能等推动发电机转子来发电。

　　三相按钮开关怎么接线

　　1、三相电通过漏电开关到设备，进来的三根线和出去到设备的线通过开关必须对称上颜色，开关上进线从左至右为L1（黄）L2（绿）L3（红）。

　　进线正规是A（黄）、B（绿）、C（红）。如果出线颜色也是黄、绿、红，就对颜色接；接后若用电器不正常（三相电机反转）则必须调相，这时就对不上颜色了。

　　2、三相按钮有四个接线螺丝从左到右依次对应开关里面的小接线柱1239线就行了 ；

　　3、这个问题最简单的方法就是买一个倒顺开关，直接接上三颗电源线，然后再接三颗电机的线。如果你用按钮开关来做的话，那必须要两个交流接触器配合按钮开关来使用才能达到你所说的那种控制要求，所以还是比较容易解决的。

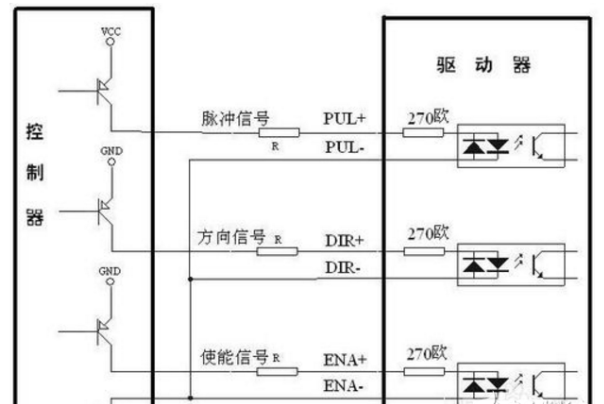

　　1、共阳极接法

　　2、共阴检接法

　　3、和差分方式接法

　　驱动器接线注意事项：

　　1、驱动器应安装在通风状况良好的环境中，机柜内同时使用多个驱动器时要保证相互之间的距离不小于30mm，必要情况下需安装散热风扇。

　　2、上电前必须确认电源正、负极接线正确，避免接反损坏驱动器。

　　3、需先用万用表测定电机的各相及中间抽头，连接无误再通电。

　　1、电机的相数

　　是指电机内部的线圈数不同，两相步进电机电机内部是由2个线圈组成，而三相步进电机内部是由3个线圈。

　　2、电机的步距角

　　是指电机每走一步的角度，一般市面上二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°。

　　3、电机的尺寸

　　三相的电机一般是大电机，所以尺寸方面一般会比两相的电机大，这也决定了三相步进电机比两相的运行起来平稳性更好。

　　4、力矩

　　二相的电机的力矩相同尺寸会比三相的力矩稍微大些。

　　5、精度

　　两相步进电机驱动器的细分功能越来越强大，两相的同样可以达到三相所能达到的精度。

　　两相步进电机最简单的构成为Nr=1的情况，电机结构如下图所示。一般两相电机定子磁极数为4的倍数，至少是4。转子为N极与S 极各一个的两极转子。

　　转子不采用永久磁铁的步进电机（VR型或反应式或变磁阻式）很早就在三相步进电机上得到应用。1986年日本伺服公司开发了转子为永久磁铁、定子磁极带有齿的步进电机（在后面会详细介绍磁极齿的设计原理），定、转子齿距的配合，可以得到更高的角分辨率和转矩。三相步进电机定子线圈的主极数为三的倍数，故三相步进电机的定子主极数为3、6、9、12 等。

别人还关注了:

• 「步进驱动器细分设置」步进驱动器细分怎么调？

• 歩进电机驱动器抗干扰电路【解决方案】

• 步进电机驱动器上的拨码开关怎样设置？步进驱动器拨码图解！

• 步进电机：步进电机力矩怎么计算？（附计算公式）

• 步进电机驱动器拨码开关怎么调？驱动器拨码开关参数说明及设置方法

以上就是关于三相步进电机驱动器接线图【附接线图】全部内容；
