　　直线丝杆步进电机工作原理：

　　直线丝杆步进电机是以混合式步进电机作为动力源，通过独有的专利技术，将螺纹传动组件与电机转子结合在一起，将电机旋转运动 转化为直线运动。

　　德科智控的混合式直线丝杠步进电机采用高效率传动螺纹设计和独有的轴承技术，电机在传动效率、可靠性、承载力和寿命上优于市场上的同类产品，比常用的金属螺母结构设计更是优势明显，寿命上至少提高10倍以上。适合空间有限，对电机性能和可靠性要求较高，定位精密，运动快速和长寿命的场合。

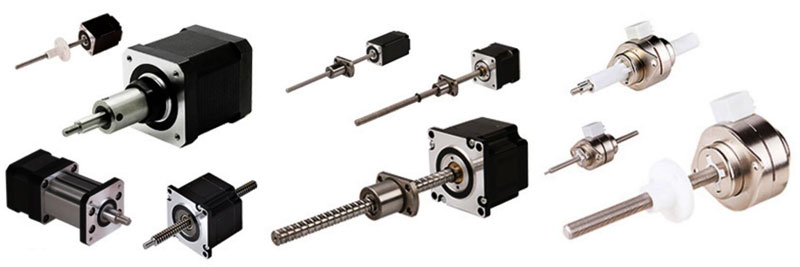

　　德科智控丝杆电机产品有：20mm系列、28mm系列、35mm系列、42mm系列、57mm系列、86mm系列两相混合式直线步进电机。

　　产品涵盖28种不同的步长，从0.00006英寸(0.001524mm)到0.005英寸(0.127mm)微步，可提供均匀精细的分辨率。

　　每种机座号有三种结构可选：贯通轴式、外部驱动式、固定轴式。

　　直线步进电机命名规则：

　　举例说明：42E3415D5-180-G为例

　　1.机座号:电机外形尺寸，42=42mm

　　2.电机结构种类:E代表外部驱动式，N代表贯通轴式，C代表固定轴式

　　3.电机的机身长度:34=34mm

　　4.表示10倍数电机峰值电流，15=1.5A

　　5.丝杆导程代码:D5=丝杆直径6.35mm,螺纹导程3.175mm的丝杆代码;具体见电机丝杆导程代码表

　　6.表示螺杆的长度:180=180mm

　　7.滚珠丝杆代号:G=表示滚珠丝杆

　　丝杆步进电机特性：

　　1、高精度，定位精度可达0.1μm

　　直线丝杆步进电机因传动机构简单减少了插补滞后的问题，定位精度、重复精度、绝对精度，通都会较“旋转伺服电机 & 滚珠丝杠”高，且容易实现。直线丝杆步进电机定位精度可达0.1μm,“旋转伺服电机 滚珠丝杠”最高达到2~5μm。

　　2、高速度，最高可达300m/min

　　从速度上和加速度的对比上，直线步进电机具有相当大的优势，直线步进电机速度可达300m/min，加速度10g;滚珠丝杠速度为120m/min，加速度为1.5g。而且直线步进电机在成功解决发热问题后速度还会进一步提高，而“旋转伺服电机 & 滚珠丝杠”在速度上却受到限制很难再提高较多。

　　3、高寿命，维护简单

　　直线丝杆步进电机因运动部件和固定部件间有安装间隙，无接触，不会因动子的高速往复运动而磨损，长间使用对运动定位精度无变化，适合高精度的场合。滚珠丝杠则无法在高速往复运动中保证精度，因高速摩擦，会造成丝杠螺母的磨损，影响运动的精度要求，对高精度的需求场合无法满足。直线丝杆步进电机产品应用领域

　　丝杆步进电机适用于要求精确定位、快速运动和长寿命的应用领域。

　　典型的应用包括X-Y工作台、医疗设备、半导体加工、通信设备、 调制阀、印刷设备、环保设备、自动机器人、3D打印机等。

　　丝杆步进电机广泛应用于各种机械设备，更多关于丝杆电机选型、搭配驱动器、自动化解决方案问题可来电咨询德科智控技术!
